显示控制主板

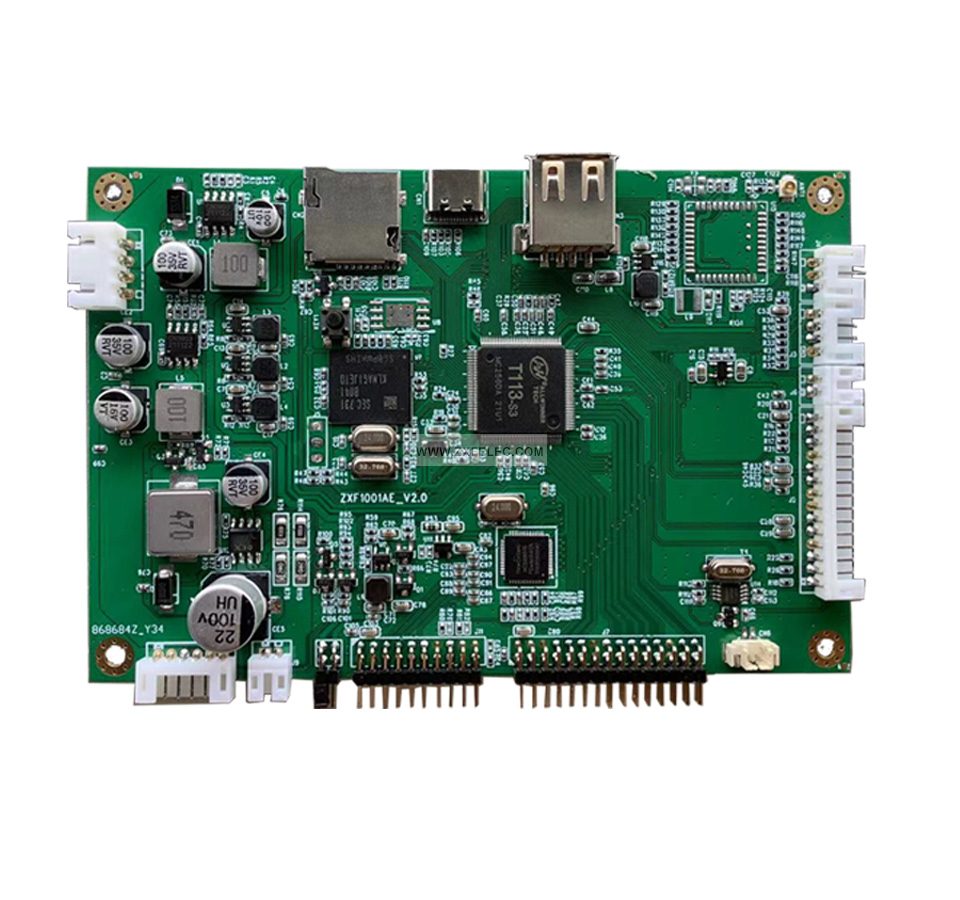

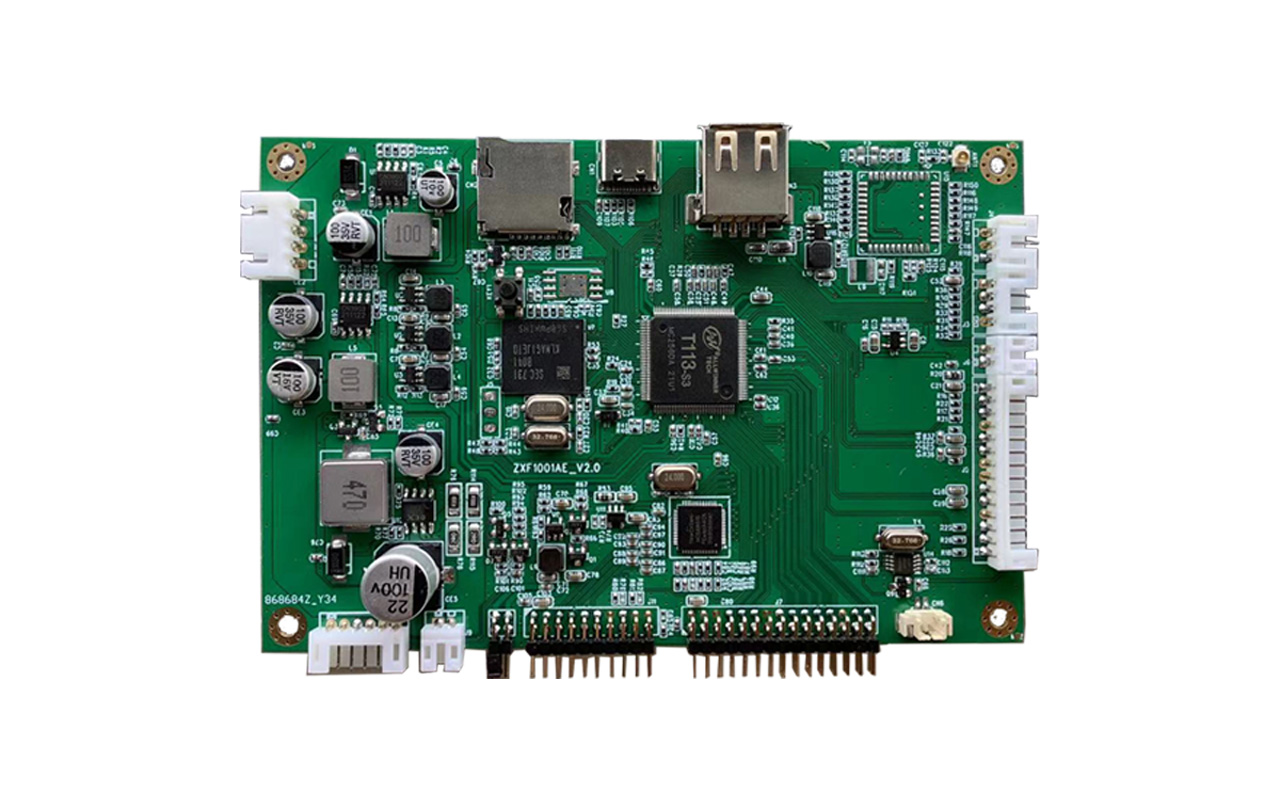

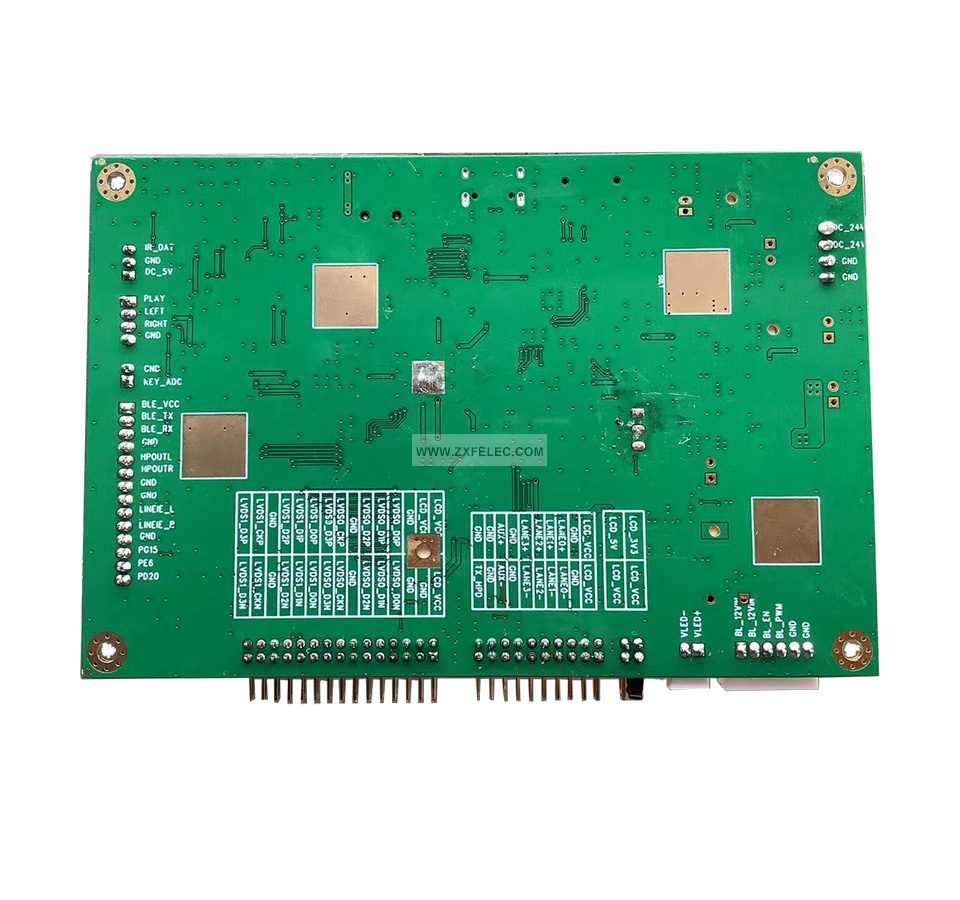

全志T113-S3多媒体芯片解决方案，广告机播放，WIFI/蓝牙音响, 集成无线WIFI6和BLE5.0，ZXFHMI-T113S3AVBPR01

应用说明：

1.  广告播放设备，大屏幕显示。
2.  拉杆音响，娱乐系统。
3.  网络数码相框，文件远程传输。
4.  AI智能音箱，视频投屏。
5.  桌面显示，电脑副屏。
产品详情 联系我们
产品功能介绍：
1.  主控芯片：T113-S3, 双核A7, 内置128M DDR3高速缓存。
2.  板载EMMC存储器，最大支持128G EMMC。
3.  H.264/H.265视频播放，最大播放支持1920*1080@30。
4.  支持MP3,WMA,FLAC.OGG等音频文件播放。
5.  支持JPG,BMP等图片格式硬件解码。
6.  支持LVDS双通道 LCD显示屏接口，最大输出1920*1080@60Hz。
7.  支持EDP显示屏接口，输出最大像素1920*1080@60Hz。
8.  板载RTC时钟电路，支持定时开关机和闹钟，万年历等功能。
9.  板载WIFI6 + BT5.0，支持AP/station工作模式。
10.  支持红外遥控器和KEY ADC操作模式。
11.  支持外部扩展端口，包括UART,LINE-OUT,LINE-IN等控制GPIO。
12.  USB HOST,可接U盘，鼠标，键盘等外设。
13.  板载LED背光驱动电路，方便安装。
14.  TF卡播放，支持存储扩展。

规格描述:
   产品名称    全志T113-S3播放器主板
   产品型号    ZXFHMI-T113S3AVBPR01
   主控CPU    全志T113-S3 双核Arm Cortex-A7
   DDR缓存    芯片内置128M DDR3
   EMMC存储器     EMMC 16G存储（可定制）
   显示屏接口    EDP + 双通道LVDS (默认输出: 1920*1080)
   USB DEVICE    1路TYPE-C接口，升级固件和拷贝内容。
   USB HOST    1路USB2.0  HOST
   LINE OUT     立体声输出
   UART端口     1路UART
   旋钮编码开关     支持
   红外遥控输入     支持
    LCD背光升压      板载集成
    无线网络      WIFI6 + BLE5.0
    操作系统     Linux OS
   PCB尺寸     120(mm)(L) * 80(mm)(W) * 1.2(mm)(T)



应用场景：

1.  智慧信息班牌。
2.  大屏显示娱乐系统。
3.  信息发布信息展示。
4.  车载中控仪表。
5.  智能云相框。
6.  投屏显示设备。
7.  桌面显示设备。

应用案列：
产品名称：旅行拉杆音响
功能：
     播放内置的视频，音乐，图片文件，亦可连接手机蓝牙播放手机里面的内容，或者进行手机推屏直接播放手机视频，网络视频等内容。
产品名称：广告展示设备
功能：
    内容可以存在本地磁盘，或者通过网络发布。按照预先设定好的播放模式进行轮播，插播，显示台标等功能。连接WIFI网络实现内容OTA更新，无需进行卡拷贝。
产品名称： 智能云相册
功能：
      通过网络实现手机图册进行内容管理，网络播放，本地同步等功能，手机视频/图片文件按直接传送到相框，无需插卡等传统的存储媒介。
