核心解决方案

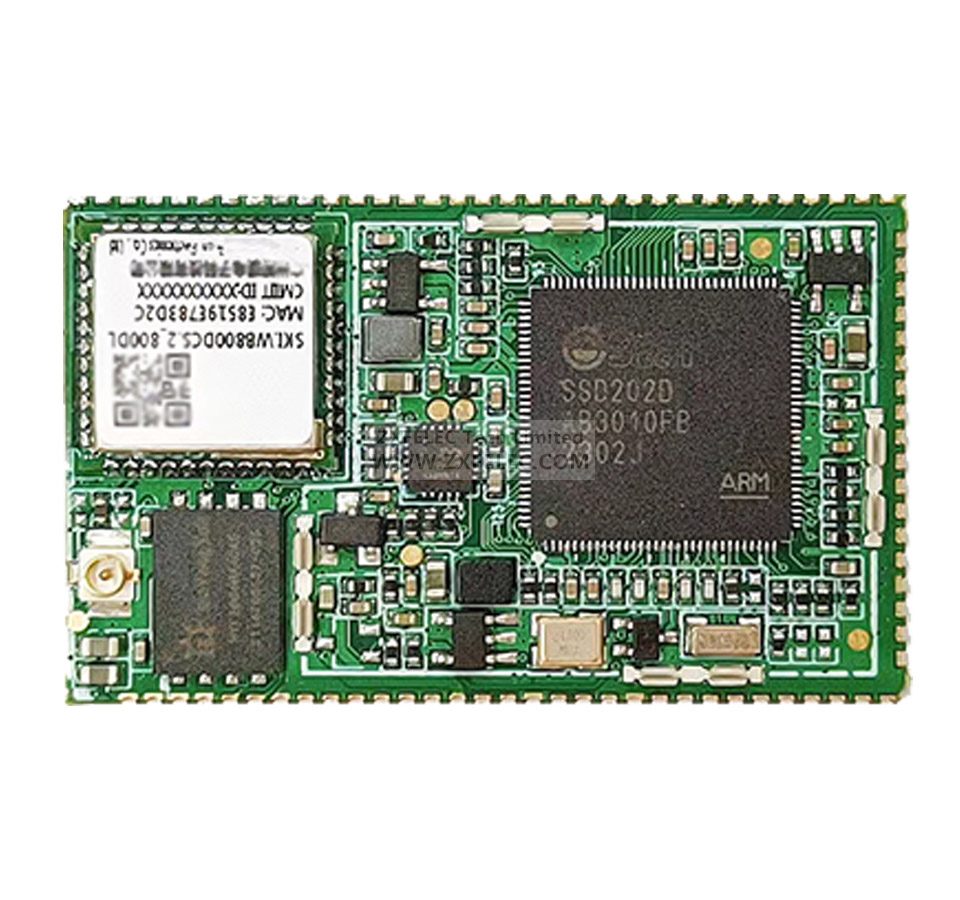

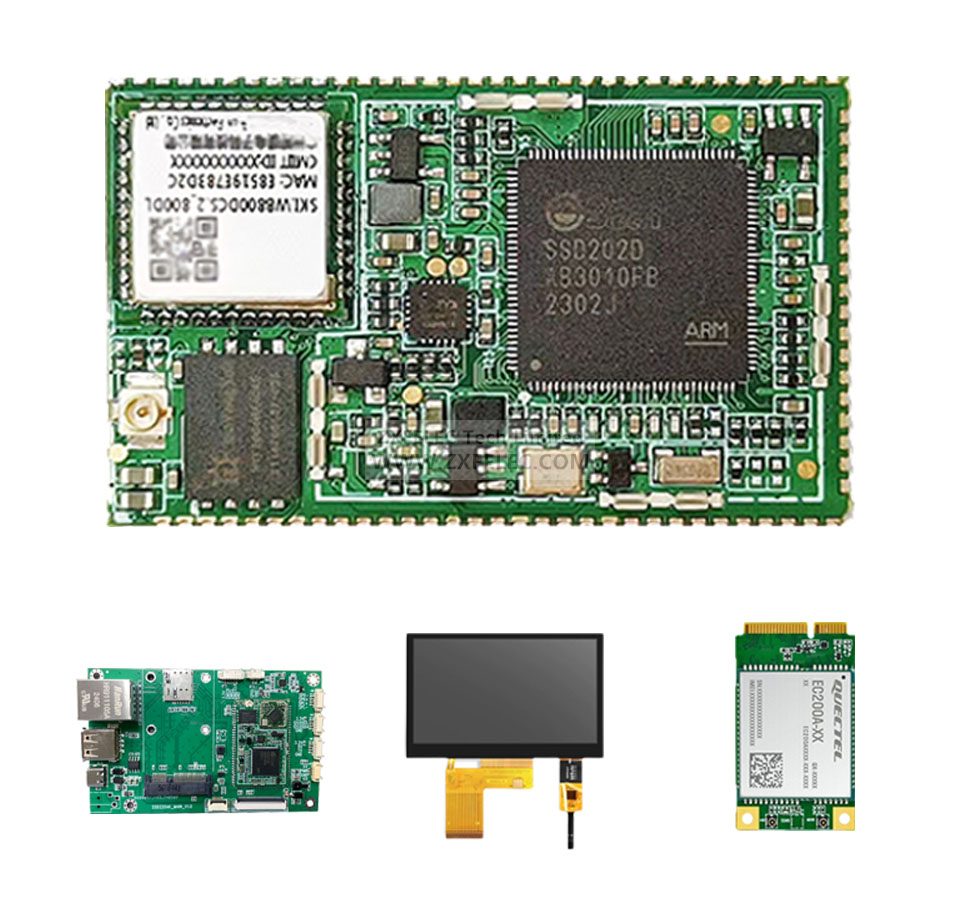

SSD202D核心板：显示，控制，网关，智能IoT行业的高性能解决方案

应用说明：

1.  室内可视门铃
2.  智能网关路由
3.  中控显示面板
4.  网络音频广播
5.  视频播放展示
6.  货架价格标牌
7.  家电显示面板
8.  充电桩中控面板
产品详情 联系我们
基本参数信息
1
产品型号：ZXFELEC_NETHEART.CRB01
10
显示屏：MIPI/RGB，输出1920*1080
2
产品名称：SSD202D核心板PCBA
11
2路DMIC音频采集。
3
主控芯片：Sigmastar SSD202D 双核ARM Cortex-A7
12
SPI扩展端口。
4
DDR运行缓存：内置DDR3 128MB.
13
2路UART扩展。
5
存储：SPI NAND 128MB.
14
I2C:触摸屏 + 1路，速度：400KHz
6
Wireless: WIFI 2.4G + BLE
15
立体声模拟音频LINE输出
7
Ethernet: 双RJ45，集成MAC+PHY
16
 适配操作系统：Linux OS
8
视频解码：H.264/H.265硬解1080P30.
17
安装尺寸：SOM 25*40(mm)邮票孔。
9
图形2D加速器，色域空间转换，缩放等
18




产品描述：
1.  ARM Cortex-A7双核高达1.2GHz，内置Neon和FPU，内存管理支持DMA引擎。
2.  SIP DDR3 128MB高速运行缓存。
3.  集成256MB系统存储，可扩展EMMC和SD NAND存储。
4.  2D图形加速引擎，支持Bitblt/格式转换/颜色空间转换/旋转等功能。
5.  集成H.264/AVC解码器，支持最大分辨率FHD（1920x1080）/60帧解码。
6.  集成H.265/HEVC解码器，支持最大分辨率FHD（1920x1080）/60帧解码。
7.  支持JPEG基线编码，支持YUV422或YUV420格式。
8.  OSD支持界面/系统分层显示。
9.  RGB/MIPI显示屏接口，最大像素输出1920*1080P60。
10.  2路DMIC+1路AMIC，立体声DAC线路输出。
11.  录音ADC前置放大器数字增益支持-63.5dB~33dB.
12.  两路高速USB2.0 HOST，可以连接外部鼠标、键盘或硬盘等外设。
13.  两路10/100Mbps以太网端口，内置以太网物理层，支持扩展以太网PHY。
14.  支持AES/DES/3DES/RSA/SHA-I/SHA-256，支持安全引导启动。
15.  内置RTC时钟，支持超低功耗（<3uA）RTC模式，用于长电池应用。
16.  两路PWM/1路SPI/两路I2C/1路红外输入/SAR ADC/GPIO等多种外设扩展。
17.  2路UART，可做调试和通讯。
18.  板载WIFI 2.4G + BLE。
19.  板载芯片低功耗管理。
20.  操作系统：Linux OS, 系统成熟稳定。
21.  核心板尺寸：25mm * 40 mm, 邮票孔安装。

产品应用：
1. 室内可视门铃：实时视频通话，连接智能设备进行远程监控， 红外夜视功能， 运动检测与报警。
2. 智能网关路由：有线或无线网络的路由桥接，用户设备管理，物联网协议解析和转发，防火墙加密。
3. 中控显示面板：设备集中管理，状态实时显示，用户界面图形化交互，远程访问与控制。
4. 网络音频广播：数字化音频网络传输，网络音频直播与点播，跨平台访问，流媒体广播协议解析。
5. 视频播放展示：通过显示屏展示产品细节，广告促销等信息，具有按时段播放和按区域播放。
6. 商超价格标牌：商品价格，商品信息和特点说明，及时促销与折扣，具有形式多样，可视化等特点。
7. 冰箱显示面板：实时状态显示，触摸屏交互温度调试，显示面板定制，智能化与联网功能。
8. 电动车仪表：内容显示更全面、多样化，手机导航同屏，智能化与联网功能，实时报警与故障提示。
9. 电梯楼层显示： 电梯上行/下行，楼层跳动/闪烁，公共信息发布，语音提示与广播，远程监控维护。
10. 会议桌牌：座位身份标识，会议内容同步，会场信息提示，企业个性化与LOGO定制,可重复使用。

应用案列：
 产品名称：电梯楼层广告显示屏
产品功能： 显示电梯运行信息，楼层信息，信息发布，连接网络进行远程信息监控和安全信息发布。
产品名称：86型智能语音中控
产品功能： 显示屏可以显示家里已连接的智能设备状态，传感器数据，通过远程APP实现控制，语音智能对话实现已连接设备控制，解放双手。
产品名称：室内楼宇对讲电话
产品功能： 室内楼宇对讲电话，支持7寸，10.1寸等高清屏幕，集成SIP等网络功能，并可连接智能家居，远程查询。
产品名称：工业显示HMI
产品功能： 强大的图形处理能力，并适配好QT，LVGL等GUI图形处理软件，运行流畅，根据实际应用场景增加网络，RS485，RS232等远程传输和控制。
产品名称：商超电子价签
产品功能： 可以支持前后双屏显示不同的商品信息，也可单屏显示商品信息和价格信息，自由组合，利用视频或图片进行产品的详细细则展示，由ERP系统进行产品内容的更新和维护，降低商户运营成本。
产品名称：工业网关
产品功能：工业网关目前广泛应用于工业自动化、智慧城市、智慧农业、PLC控制、智能机器人、智能交通、环境监测等领域，无需布线，减少维护成本，使用非常方便。
