核心解决方案

Sigmastar SSD20X开发板 - 集成触摸显示、WIFI/BLE、网络EJ45的智能IoT显控解决方案

应用说明：

1.  室内可视门铃
2.  智能网关路由
3.  中控显示面板
4.  网络音频广播
5.  货架价格标牌
6.  家电中控面板
7.  4G LTE通讯模组
8.  Linux SDK集成LVGL
产品详情 联系我们

基本参数信息
1
产品型号：ZXFELEC_NETHEART.Kit01
10
板载2路DMIC音频采集。
2
产品名称：SSD202D开发板套件
11
USB HOST：1路
3

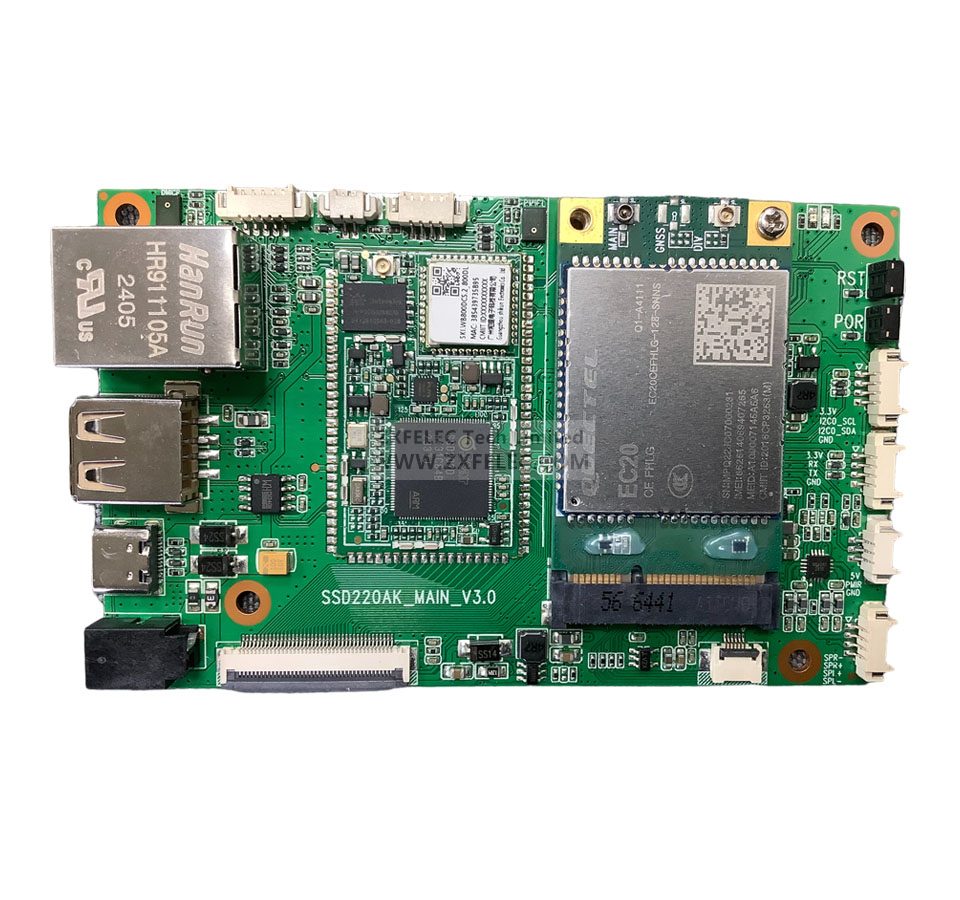

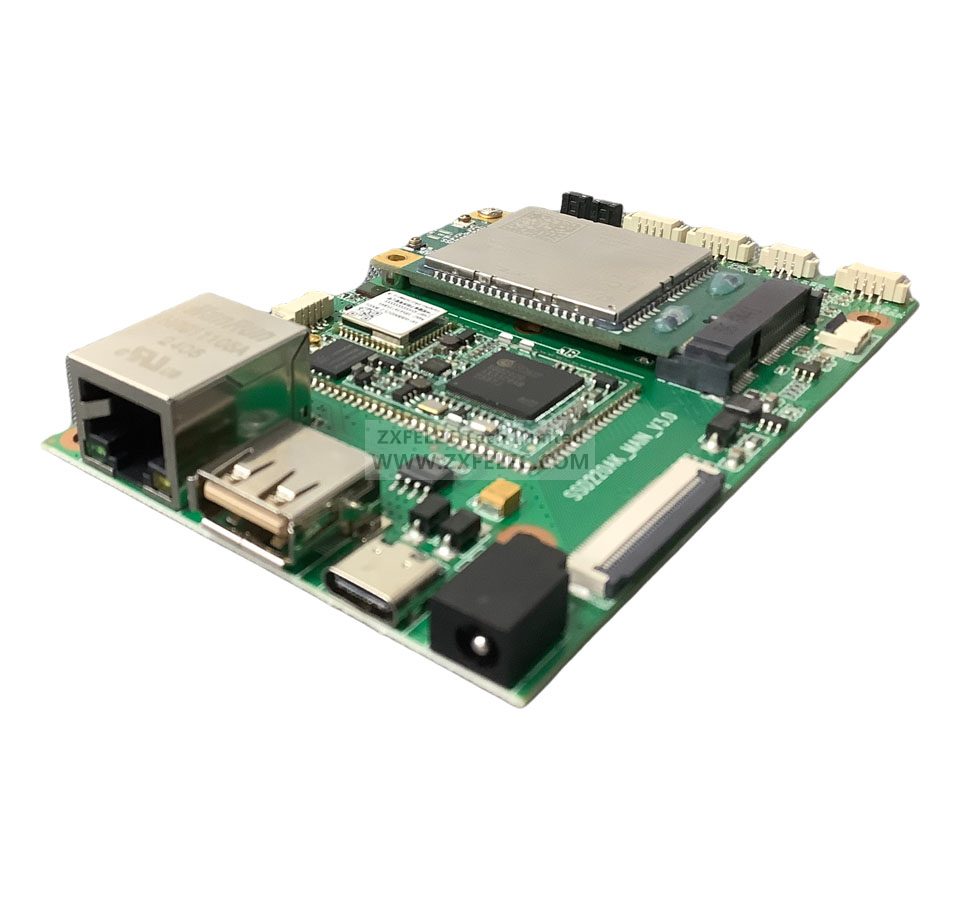

板载NETMBD202DC01 SSD202D核心板
12
TYPE-C: 1路，供电加调试UART0
4
DDR运行缓存：内置DDR3 128MB.
13
UART: 1路 UART1
5
存储：SPI NAND 128MB.
14
I2C: 1路，速度：400KHz
6
Wireless: WIFI 2.4G + BLE
15
喇叭输出：2 * 2W@8R
7
Ethernet: RJ45网口
16
4G LTE模组(选配）
8
视频解码：H.264硬解1080P30.
17
操作系统：Linux OS
9
显示屏：4.3寸RGB带电容触摸
18
尺寸：95(W) * 65(H) (MM)



产品描述：

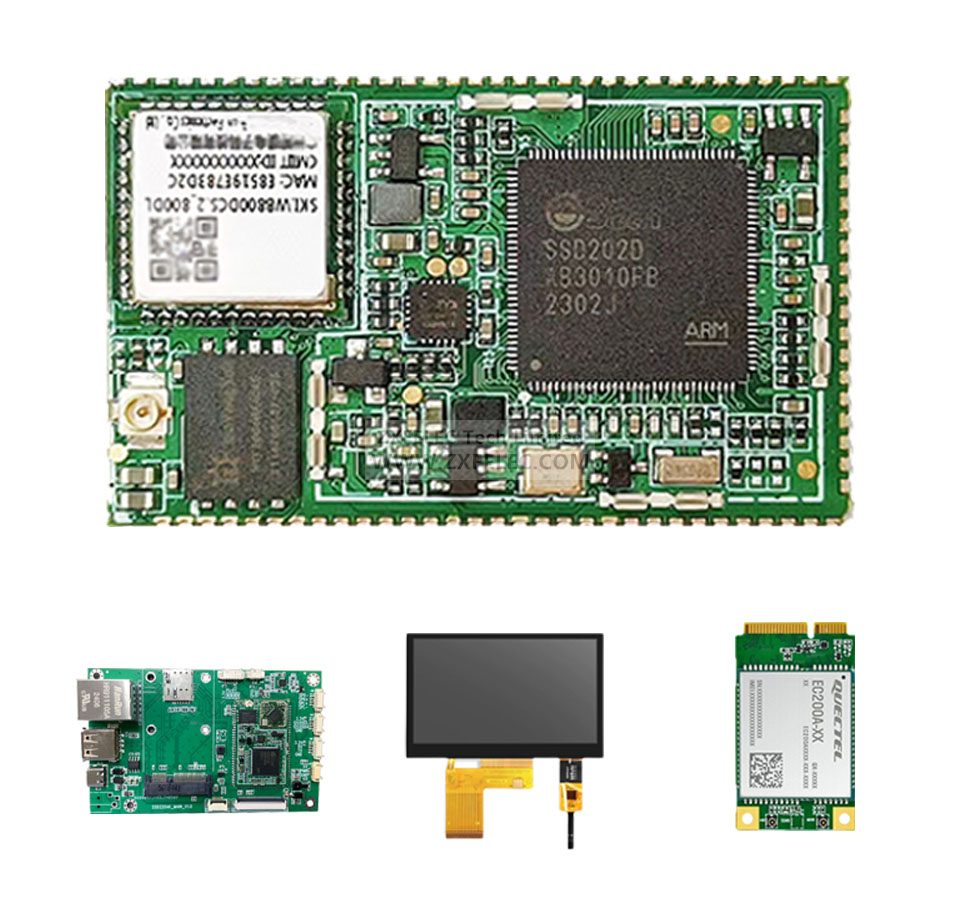

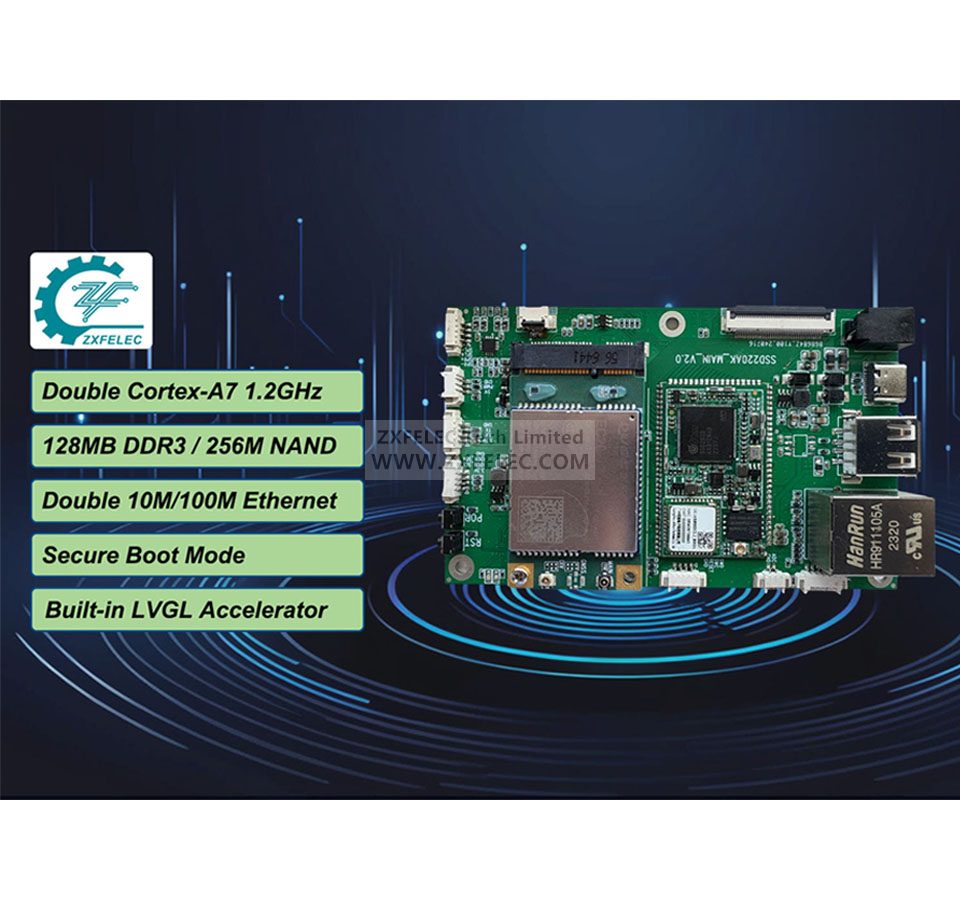

1.  核心模组：NETMBD202DC01 SSD202D核心板，双核ARM Cortex-A7 1.2GHz。
2.  视频H.264/H.265硬解码，最大支持1920*1080@30Hz硬解码。
3.  存储：SIP 128MB DDR3, 256MB FLASH.

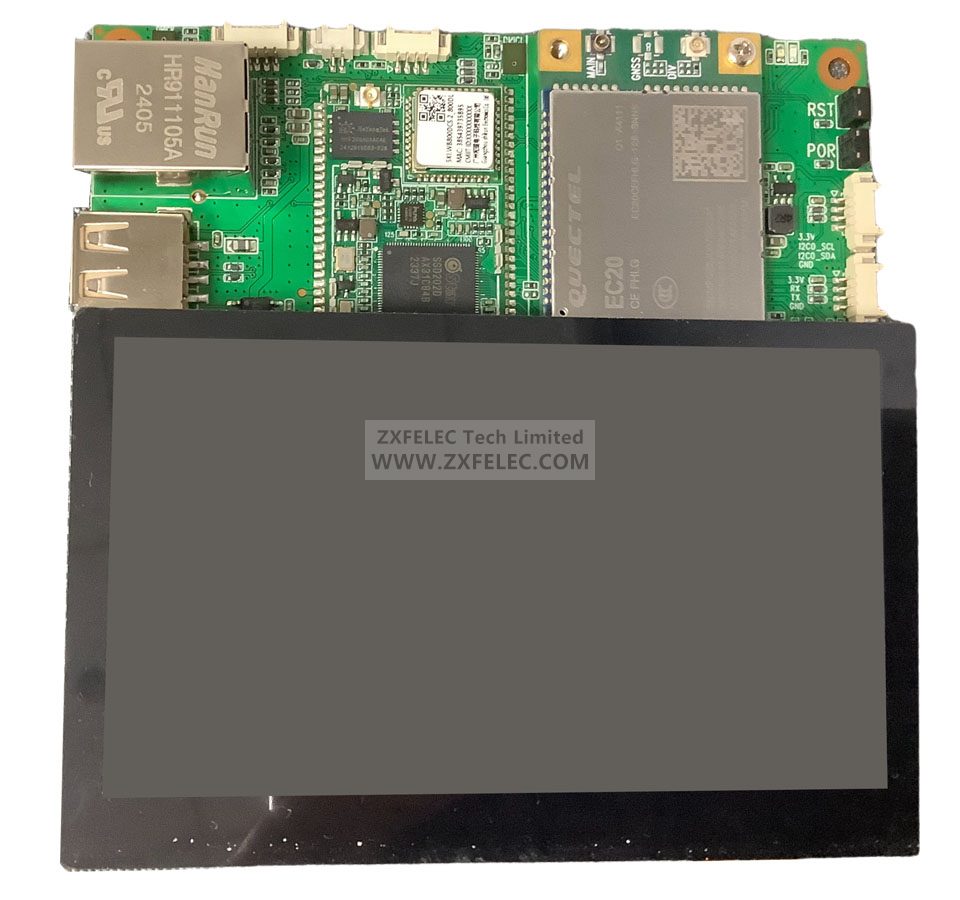

4.  集成4.3寸 480*272 LCD显示屏，带电容触摸。
5.  板载USB HOST,可接U盘，鼠标，键盘，摄像头等外设.
6.  板载RJ45 10/100M以太网，兼容IEEE 802系列网络标准。
7.  板载DMIC * 2数字麦克风。
8.  立体声功放输出：2 * 2W@8R。
9.  红外遥控IR输入。
10.  I2C通讯端口，HOST端口，最大通讯速率：400KHz。
11.  UART通讯端口，波特率：115200。
12.  SPI通讯端口，可扩展外部存储。
13.  板载WIFI 2.4G + BLE。
14.  板载4G LTE模组，支持全球频段。
15.  TYPE-C端口，内置UART转USB，本机调试端口。
16.  支持NFS网络磁盘调试。
17.  支持TFTP网络下载应用。
18.  Linux操作系统，SDK开放。
19.  集成LVGL GUI开发系统。
20.  电源供电：DC 5V输入。
21.  板型尺寸：95(W)*65(H) MM。

产品应用：
1. 室内可视门铃：实时视频通话，连接智能设备进行远程监控， 红外夜视功能， 运动检测与报警。
2. 智能网关路由：有线或无线网络的路由桥接，用户设备管理，物联网协议解析和转发，防火墙加密。
3. 中控显示面板：设备集中管理，状态实时显示，用户界面图形化交互，远程访问与控制。
4. 网络音频广播：数字化音频网络传输，网络音频直播与点播，跨平台访问，流媒体广播协议解析。
5. 视频播放展示：通过显示屏展示产品细节，广告促销等信息，具有按时段播放和按区域播放。
6. 商超价格标牌：商品价格，商品信息和特点说明，及时促销与折扣，具有形式多样，可视化等特点。
7. 冰箱显示面板：实时状态显示，触摸屏交互温度调试，显示面板定制，智能化与联网功能。
8. 电动车仪表：内容显示更全面、多样化，手机导航同屏，智能化与联网功能，实时报警与故障提示。
9. 电梯楼层显示： 电梯上行/下行，楼层跳动/闪烁，公共信息发布，语音提示与广播，远程监控维护。
10. 会议桌牌：座位身份标识，会议内容同步，会场信息提示，企业个性化与LOGO定制,可重复使用。

应用案列：
 产品名称：电梯楼层广告显示屏
产品功能： 显示电梯运行信息，楼层信息，信息发布，连接网络进行远程信息监控和安全信息发布。
产品名称：室内楼宇对讲电话
产品功能： 室内楼宇对讲电话，支持7寸，10.1寸等高清屏幕，集成SIP等网络功能，并可连接智能家居，远程查询。
产品名称：工业显示HMI
产品功能： 强大的图形处理能力，并适配好QT，LVGL等GUI图形处理软件，运行流畅，根据实际应用场景增加网络，RS485，RS232等远程传输和控制。
产品名称：商超电子价签
产品功能： 可以支持前后双屏显示不同的商品信息，也可单屏显示商品信息和价格信息，自由组合，利用视频或图片进行产品的详细细则展示，由ERP系统进行产品内容的更新和维护，降低商户运营成本。

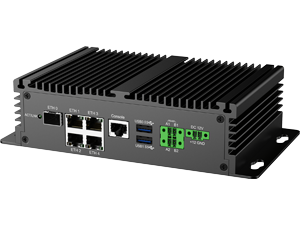

产品名称：工业网关
产品功能：工业网关目前广泛应用于工业自动化、智慧城市、智慧农业、PLC控制、智能机器人、智能交通、环境监测等领域，无需布线，减少维护成本，使用非常方便。
