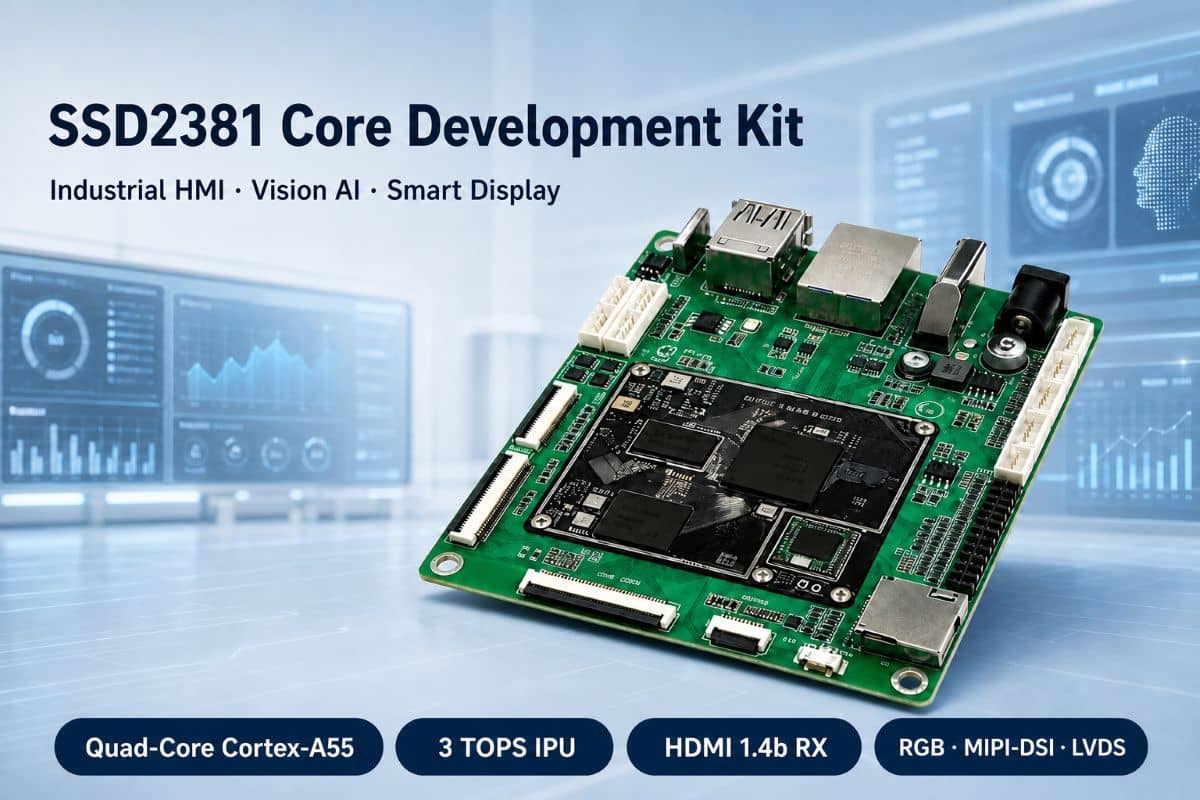

SSD2381 高性能嵌入式 Linux 核心开发套件｜四核 Cortex-A55、3 TOPS IPU，面向工业 HMI、视觉 AI 与智能显示

产品描述

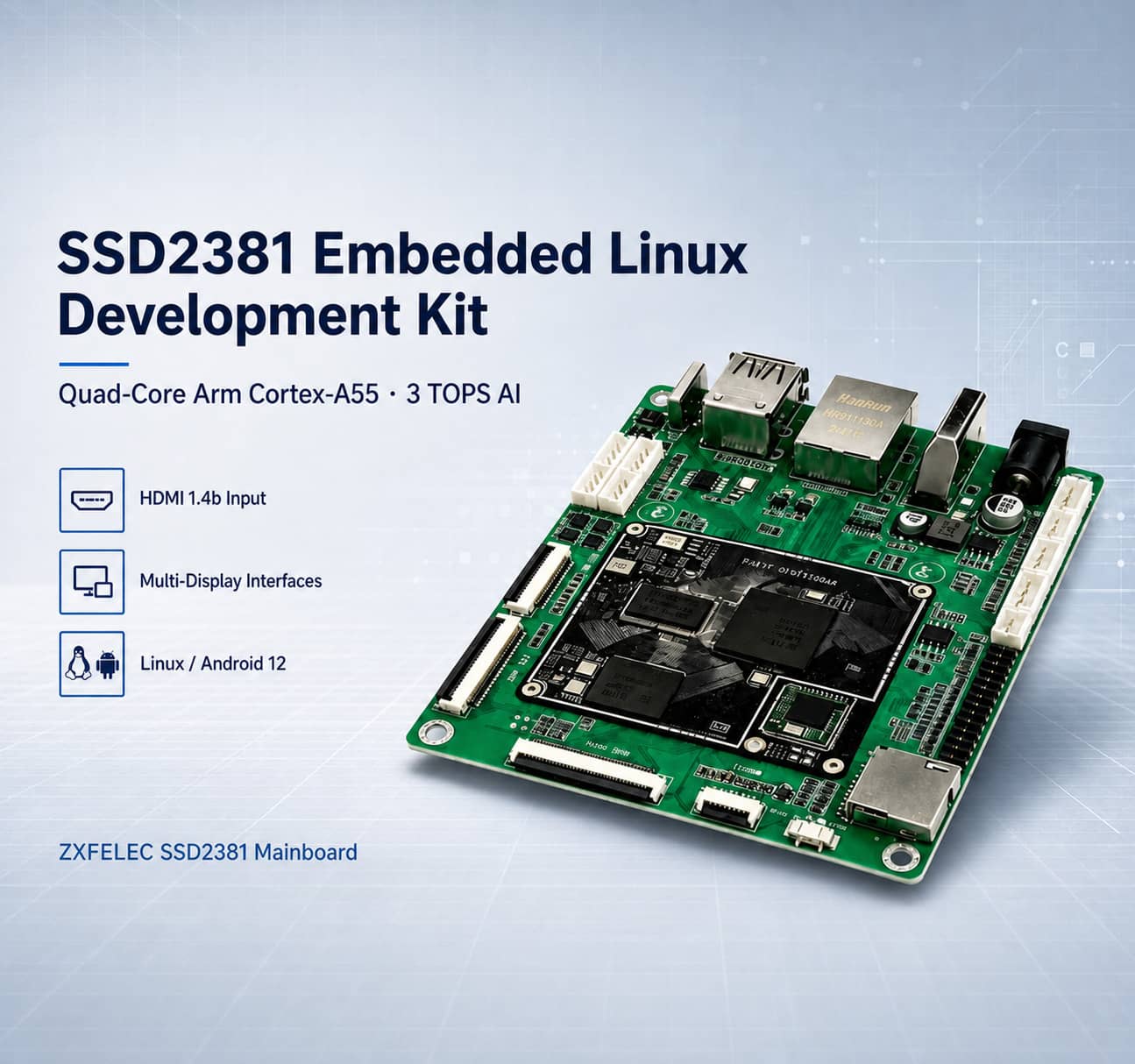

     SSD2381 DevKit 是基于星宸科技（SigmaStar）SSD2381 高性能嵌入式处理器打造的嵌入式 Linux 核心开发套件，面向工业 HMI、边缘 AI、智能显示及多媒体终端等应用。产品集高性能计算、AI推理、高清视频处理、丰富显示接口和无线通信能力于一体，可帮助客户缩短产品开发与量产周期。同时，可提供开发资料、系统镜像、接口适配、软件定制及量产技术支持。

      开发套件搭载四核 Arm Cortex-A55 64位处理器，主频最高1.4 GHz，采用 Armv8-A 架构并支持 NEON 指令集，具备出色的数据处理和运算能力。芯片内置最高3 TOPS IPU算力，支持边缘AI推理和视觉识别；集成多媒体处理单元，支持 H.264/H.265 视频编解码、JPEG 编解码、G2D 图形加速及多路视频处理。显示方面支持 RGB、MIPI-DSI及双通道LVDS接口，并提供 HDMI 1.4b RX 高清视频输入，可满足多种显示屏和视频信号接入需求。

      开发套件板载2.4 GHz/5 GHz双频 Wi‑Fi 6 及低功耗蓝牙，支持双麦克风拾音、AEC回声消除和音频处理，并提供丰富的外设扩展接口。适用于高端工业HMI、智能家电控制面板、视觉识别终端、智能机器人、语音交互设备、智能网关、数字标牌、自助查询终端及智能云相框等产品。面向工业HMI、视觉AI与智能显示应用。

基本参数

产品规格

• 1.处理器：搭载星宸科技（SigmaStar）SSD2381 四核 Arm Cortex-A55 64位处理器，主频最高1.4 GHz，内置 NEON 与 FPU 运算单元。
• 2.图形处理：集成 Mali-G52 2EE GPU，支持 OpenGL ES、OpenCL 与 Vulkan 图形接口。
• 3.AI算力：集成 IPU AI加速器，最高提供3 TOPS AI算力，支持RGB、YUV等原始数据流处理。
• 4.低功耗能力：内置 RISC-V 低功耗核心，支持多级功耗管理及实时数据处理。
• 5.存储配置：板载1 GB DDR4（3200 MHz）与8 GB eMMC存储。
• 6.无线通信：板载2.4 GHz/5 GHz双频 Wi-Fi 6及BLE无线通信。
• 7.HDMI输入：集成 HDMI 1.4b RX输入接口，最高支持3840 × 2160@30 Hz视频输入。
• 8.摄像头接口：支持MIPI-CSI摄像头输入，最高支持500万像素（5 MP）摄像头。
• 9.显示输出：支持双通道LVDS、RGB及MIPI-DSI 4 Lane显示接口，集成I²C触摸屏接口。
• 10.图形界面：支持基于LVGL、Qt及WebKit的图形界面与Web应用开发。
• 11.音频输入：板载2路AMIC输入，支持AEC回声消除、MIC拾音及音频处理。
• 12.USB Host：集成USB 3.0 Host与USB 2.0 Host接口，支持U盘、鼠标等外设。
• 13.USB Type-C：支持Device模式，可用于程序烧录、文件拷贝及系统调试。
• 14.网络接口：板载10/100M以太网RJ45接口。
• 15.视频解码：支持H.264/H.265视频解码，最高支持4K@30fps及多路1080P视频解码。
• 16.图像编解码：支持JPEG Baseline与MJPEG硬件编解码，最大支持8192 × 8192像素图像处理。
• 17.视频编码：支持H.264/H.265视频编码，最高支持4路1080P@30fps并行视频编码。
• 18.扩展接口：提供PWM、UART、SPI、I²C、红外输入、SAR ADC、GPIO等丰富外设扩展资源。
• 19.安全能力：支持AES、DES、3DES、RSA、SHA-1、SHA-256等安全加密算法及安全启动。
• 20.供电要求：支持DC 12 V/1 A电源输入。
• 21.操作系统：支持Linux Kernel 5.4及Android 12系统。

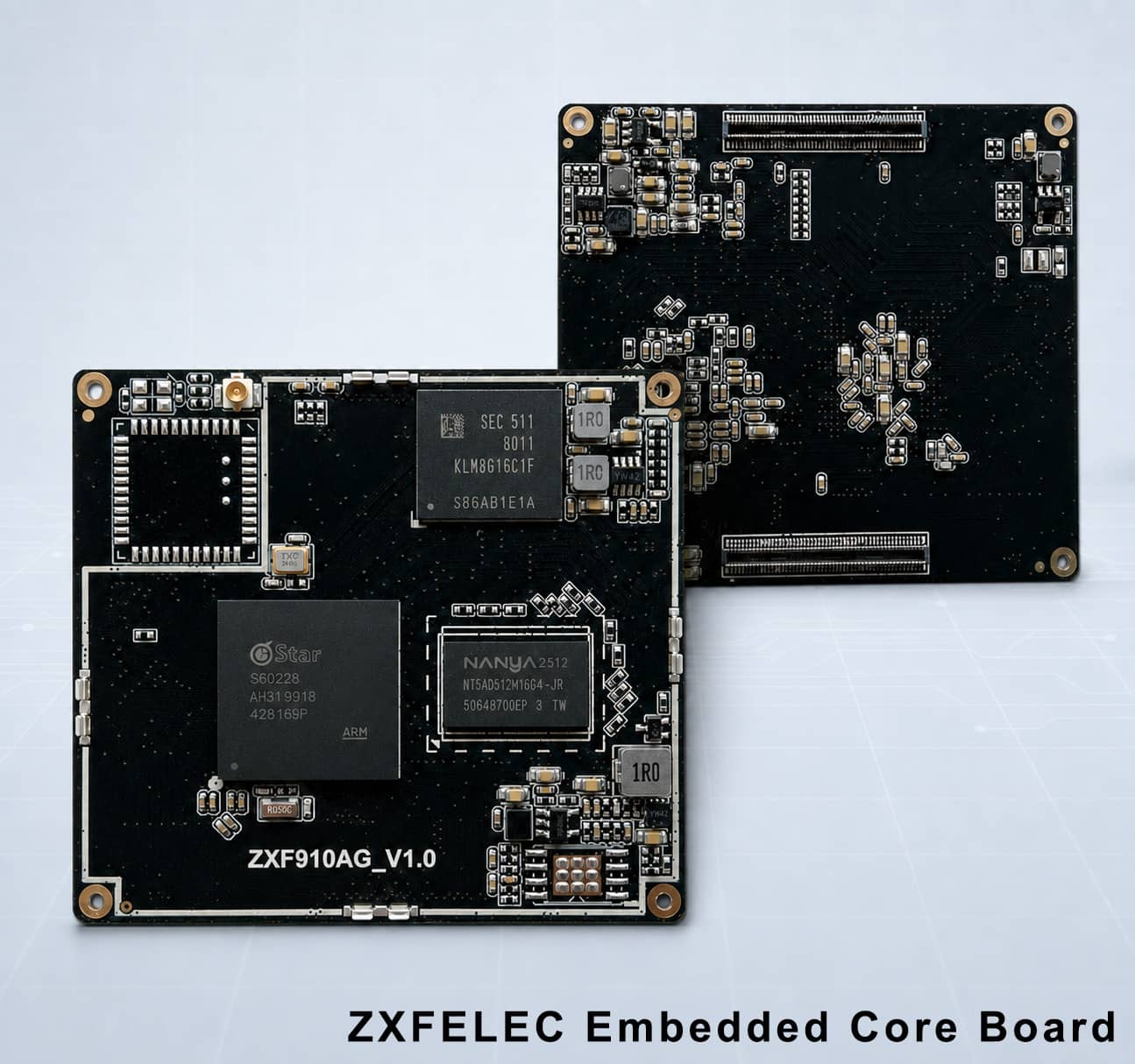

• 22.核心板尺寸：50 mm × 55 mm，采用板对板连接器。

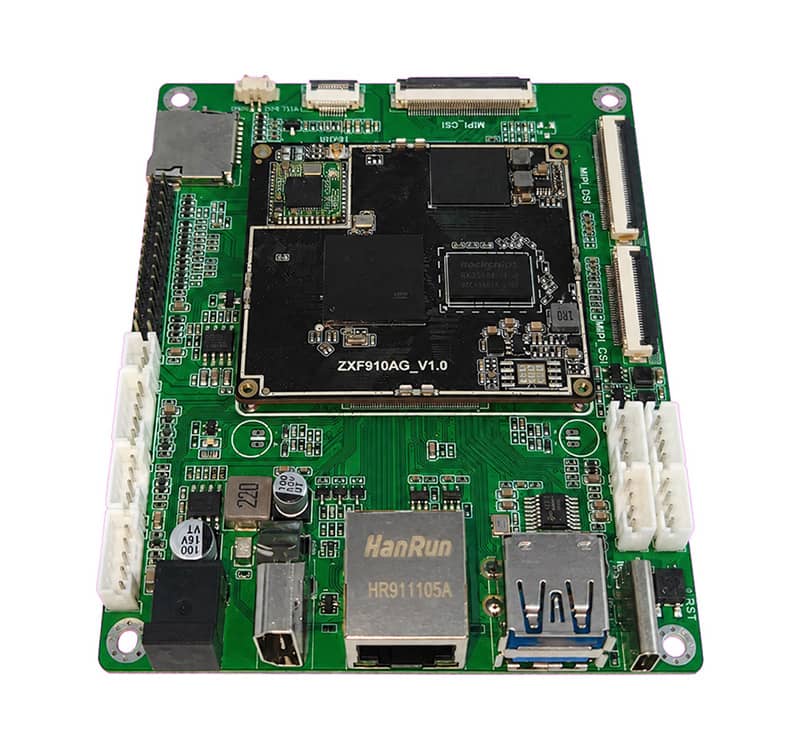

• 23.底板尺寸：110 mm × 85 mm。

产品应用

• 1.工业HMI与智能控制终端：适用于工业设备操作屏、智能仪表盘、控制面板及数据可视化终端，支持触摸显示、设备状态监控、数据采集与网络通信。
• 2.视觉AI与机器视觉终端：支持MIPI-CSI摄像头接入、3 TOPS AI算力及图像处理能力，可用于目标识别、缺陷检测、人员检测及边缘视觉分析。
• 3.HDMI视频采集与边缘处理设备：支持HDMI 1.4b RX高清输入，可用于视频信号采集、实时预览、视频编码、边缘分析及多媒体处理终端。
• 4.智能机器人与自动化设备：适用于配送机器人、清洁机器人及工业自动化设备，支持视觉感知、语音交互、触摸显示和多种外设扩展。
• 5.商显与自助服务终端：适用于数字标牌、智能导购屏、自助查询机及排队叫号终端，支持高清显示、触摸交互、联网管理与多媒体播放。
• 6.智能门禁与可视对讲设备：适用于可视门禁、访客终端、电子猫眼及安防交互设备，支持摄像头接入、显示输出、音频处理和网络通信。
• 7.边缘计算网关与远程运维终端：适用于工业网关、设备联网终端及远程监控设备，支持UART、SPI、I²C、GPIO等接口扩展，实现现场数据采集、边缘处理与云端协同。

典型应用方案

	名称：校园智慧信息终端（电子班牌） 功能：适用于教室门口及教学楼走廊，支持课程、班级、通知与多媒体展示；可扩展摄像头、NFC等模块，实现考勤与身份识别，提升校园信息发布与管理效率。
	名称：工业视觉与设备控制终端 功能：适用于CNC加工、自动装配及工业检测，支持摄像头接入、触摸显示、设备数据采集与AI视觉分析，可用于状态监控、缺陷检测、工艺展示及现场控制。
	名称：智能巡检与服务机器人控制终端 功能：适用于配送、巡检及清洁机器人，支持摄像头接入、AI视觉分析、触摸显示、语音交互和外设扩展，为导航、环境感知及任务执行提供控制平台。
	名称：商用自助服务与信息查询终端 功能：适用于商场导购、酒店服务、校园信息及政务查询，支持高清触摸交互、联网管理、远程内容更新及多媒体展示，提升服务与信息发布效率。
	名称：HDMI视频采集与直播编码终端 功能：基于HDMI 1.4b RX输入及H.264/H.265编解码能力，可用于视频采集、实时预览、直播编码与多媒体处理；结合软件方案可适配RTMP、RTSP等协议。
	名称：自助零售与智能收银终端 功能：适用于自助售卖机、智能收银机等零售终端，支持触摸显示及扫码枪、打印机、NFC等外设连接；可对接支付与零售系统，实现订单、库存及设备状态管理。
